Как сделать своими руками садовую тачку (тележку) для перевозки грузов по чертежам

Инструкция по изготовлению

Для создания средства транспортировки лодок нам потребуются такие компоненты (размеры не указаны так как параметры у каждой лодки индивидуальные):

• профиль металлический или труба с толщиной стенки 4-5мм. или алюминиевый профиль толщиной 12-15мм. (подойдет для легких лодок);
• труба 60х40х2;
• кусок швеллера 12го;
• лист железа толщина 2мм;
• облицовочные крылья и брызговики (на ваше усмотрение из чем обшить — легким пластиком или жестью);
• провода на проводку;
• два габаритных фонаря с поворотными сигналами (задние фары) от любого типа автомобиля;
• лебедка ручная с тросом;
• опорная ножка;
• кильблоки или материал для них (полиуретан);
• грунтовка и краска (по желанию).

Для изготовлению необходимо подобрать прочные и легкие материалы. Большой вес прицепа из тяжелых, толстых компонентов с лодкой на борту значительно увеличивает расход топлива автомобиля и увеличивает износ шин, двигателя и коробки передач.

Так же следует учесть такие факторы, как:

• размеры и возможности заезда к месту хранения лодки;
• предельный буксировочный вес вашей машины (тягача);
• удобство эксплуатации прицепа отдельно от автомобиля (стойки, ножки, ручки для перемещения).

Доработка

Составленный чертёж с просчитанными данными относительно параметров используемых материалов будет хорошим подспорьем в монтажных работах, поэтому обходиться без него не стоит. Для удобства разрабатывается несколько чертёжных планов, отражающих разные узлы соединения и механизмов. Так будет быстрее производить сборку деталей, не забывая о мелких деталях.

Процесс изготовления прицепа состоит из следующих этапов:

1. Первой собирается рама. Для того, чтобы конструкция получилась достаточно прочной, нужно соединять металлические трубы и профиль сварочным аппаратом. Ходовку и ось прихватывать к раме не стоит, а вот укрепления стыков в виде косынок из тонкого листового металла не помешают.

2. Ось к раме фиксируется строго перпендикулярно по отношению к центральной балке. Для крепления используются болты М12 или М13.
3. Установить крепёжный механизм в зоне соединения оси и фаркопа. Мастера рекомендуют использовать готовый механизм, это ускорит процесс сборки, и гарантирует безопасность эксплуатации прицепа.
4. Следующий этап заключается в монтаже колёс. Принцип работы тот же, что и при установке колёсных пар на авто или мотоцикл.
5. Тестовый проезд трейлера, подсоединённого к авто, поможет определить необходимость проведения балансировки. Если при езде самодельную конструкцию не уводит в сторону (влево/вправо), то можно повторить тест, но уже с лодкой. В случае обнаружения ухода прицепа в сторону, потребуется переставлять ось.
6. Чтобы во время езды лодка не заваливалась на бока, нужно установить на конструкции опоры: опорную ножку и страховочный трос, опорные элементы для крыльев, лебёдки и кильблоков. Для изготовления фиксаторов используется труба 60х40х2 мм. Опоры под кильблок раскраивают на гильотине из полос металла и соединяют сварочным аппаратом. Параметры и угол наклона должны давать роликам свободно двигаться при погрузке, а во время переезда плотно прилегать к лодке. Излишнее давление может повредить корпус плавучего средства или киль. Упростить расчёты поможет сделанный предварительно макет киля. Так выставить ролики будет гораздо легче.
7. После установки всех элементов на каркас нужно зачистить металлические поверхности мелкой шкуркой, после чего обезжирить спиртовым раствором или ацетоном. Чтобы коррозия не проступила при первом дожде, следует обработать все металлические детали грунтовкой и краской с промежуточной просушкой.
8. После просушки на прицеп устанавливаются брызговики. Далее на заднюю часть конструкции фиксируются фонари, и протягивается проводка. Провода аккуратно фиксируются вдоль всей длины, чтобы при установке лодки и её снятии цепь не повредилась. Выходной кабель фиксируется у фаркопа с помощью разъёмов.

Правила выбора

При выборе тележки обязательно учитывается предполагаемый вид работ, условия использования, вид, габариты и вес груза. В связи с ними подбираются размеры платформы, размер и материал колес.

По массе груза подбирается диаметр колес — чем он больше, тем больше груза выдерживает оборудование и тем удобнее им пользоваться. Для использования на неровной поверхности подходят пневматические колеса. На ровных поверхностях, таких как линолеум, кафель, бетонные наливные полы используются резиновые виды колес.

Для перевозки штучных грузов лучше подходят платформы с настилом, предотвращающим скольжение.

Для компактного размещения и хранения, перемещения, размещения в транспорте подбираются складные варианты и модели. Расширяемое основание тележки выбирают при необходимости дополнительной вместимости.

Для предприятий общественного питания существуют сервировочные приспособления тележки – этажерки, или тележки шпильки.

Современные производители предлагают множество различных по габаритам, техническим и ценовым характеристикам платформенных моделей тележек. Правильно подобрав технические характеристики, можно приобрести мощного и надежного помощника, а также обеспечить безотказную эксплуатацию и рабочий комфорт.

Возможно вам будет также интересно прочитать про тележки для газовых баллонов.

Четырёхколёсная тележка-самосвал своими руками

В продаже есть самосвальные четырёхколёсные тележки. У таких приспособ есть неоспоримые преимущества. Большая грузоподъёмность. Мобильность. Лёгкость использования кузова самосвального типа. Не удивительного, что многие хотели бы приобрести такую тележку. Вот только цена на них кусается. Выход — изготовить аналог самостоятельно.

ИгорьВВОПользователь FORUMHOUSE

Площадь моего участка 30 соток. Я много чего возил на одноколёсной тележке. Песок. Щебень. Грунт. Неудобно и тяжело. Тележка балансирует на одной точке опоры. Думал купить двухколёсную, но от нагрузки на руки и спину два колеса не спасают. На глаза попалась четырёхколесная тележка с самосвальным кузовом, сделанным из пластика. Цена на неё стартует от 6000 рублей. Подумал. Сварка у меня есть. Варочный стол и свободное время тоже. Решил изготовить аналог своими руками. Всё удалось.

Сравните тележку ИгорьВВО с заводской моделью.

Особенности самодельной четырёхколёсной тележки:

• Объём кузова – 180 литров.
• Максимальная грузоподъёмность – более 500 кг.
• Рама сварена из профильной трубы.
• Кузов – оцинкованная сталь толщиной 1 мм.
• Ширина по колёсам – 70 см.
• Длина кузова по верхней части – 110 см.
• Ширина кузова – 65 см.
• Передние колёса разворачиваются на 90 градусов.

Главная «фишка» тележки — опрокидывающийся кузов.

ИгорьВВО

Для опрокидывания сделал ручку размером под две руки. При опрокидывании задние колеса подкатываются к передним. Это значительно облегчает процесс. Фактически, груз можно опрокинуть одной рукой. Ещё сделана специальная защелка, смотрите на фото, от самопроизвольного опрокидывания кузова при перевозке груза. Особо нагруженные узлы тележки усилены уголками из металла. «Пятаки» оси вращения сделал из больших шайб, там их три, и всё густо смазано смазкой. Тележка разворачивается на одном месте.

Узлы самодельной тележки крупным планом.

Рама тележки.

Этапы сборки.

Испытания четырёхколесной строительной тележки.

Варианты самостоятельного изготовления

Если на данном этапе вы еще не передумали делать тачку самостоятельно, тогда давайте приступим к изучению этой темы.

Для начала давайте рассмотрим, какие могут быть конструкции каркасов и кузовов.

Тачка из профильной трубы и оцинковки

Один из вариантов каркаса – сварить его из квадратного прута размером в поперечном сечении 25 мм. На ось нужно посадить два колеса. В свою очередь ось – это шпилька, укрепленная на гайках.

Рекомендуем также прочитать

Сам кузов будет состоять из листов оцинковки. Их нужно вырезать требуемых размеров и прикрутить шурупами к каркасу. В результате получаем хозяйственную вещь.

Тачка из подручных материалов

На этом рисунке, мы видим, что мастер излишне не пытался сделать тачку эстетически красивой. Ему нужно было сделать инструмент для перевозки земли, чтоб на это ушло минимум времени и денег.

На рисунке мы видим плод труда умельца

• Была взята ненужная емкость для замешивания раствора, что впоследствии стало кузовом
• Из металлических труб для сантехники был сделан каркас. Их выгнули дугой и сварили между собой.
• Сваркой также прикрепили ось для колеса. А кузов притянули проволокой, чтоб при переворачивании оно не выпадало.

Это не самый идеальный вариант тачки, но со своими функциями будет справляться.

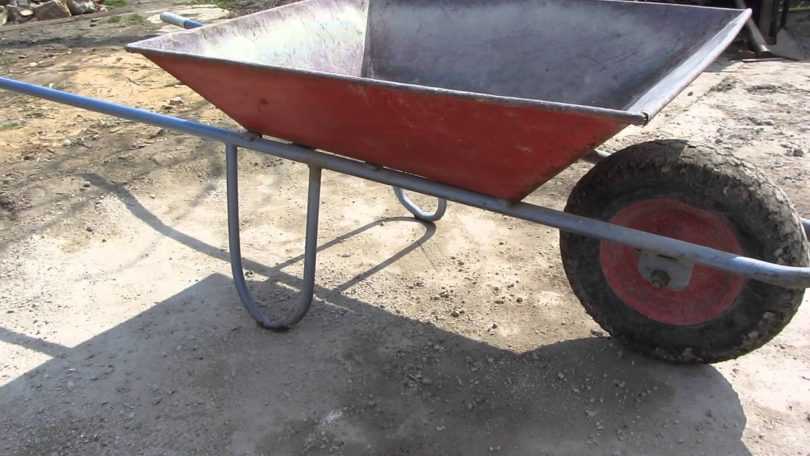

Тачка металлическая

На этой картинке мы, скорее всего, видим результат труда перфекциониста. Так как у создателя этой тележки не было инструмента для сгибания труб, была применена комбинация болгарка для надреза на ручках тележки. Ножки для упора были установлены готовые. Кузов полностью сварен с нуля из листа железа толщиной 3 мм.

Если присмотреться повнимательнее, то можно кое что заметить:

Края на кузове очень ровно обрезаны, такое чувство, что это даже не болгарка.
По всей длине кузова мы видим очень качественное выполнение сварочных швов.
Обратите внимание, какого цвета была выбрана краска. Это показатель того, что тачка делалась не для того, чтобы возить в ней землю или кирпич, а для очень чистой работы.. Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное

Хотя это все на выполнение ее функций не повлияет

Тут владелец не пытался сделать тачку как на заводе: изгибы не такие качественные, качество швов тоже не сильно аккуратное. Хотя это все на выполнение ее функций не повлияет.

Мастер-класс по изготовлению тачки (видео)

Но что делать, если у вас нет под рукой сварочного аппарата, или вы никогда им не пользовались? В таком случае в интернете существует множество информации как сделать садовую тачку своими руками под руками имея лишь доски, шурупы, ось и приспособления, чтоб прикрепить ее к самой тележке.

Читать также: Посудомоечная машина bosch не заканчивает программу

Во время сборки предпочтительней использование саморезов из оцинкованного материала. Перед тем как начать закручивать саморезы, сделайте в досках дырки, но чтоб размер был меньше, чем у шурупов. Это делается для того, чтобы доска не раскололась при сборке саморезами.

Чертеж деревянной тачки

На этой картинке, мы видим очередной вариант тачки. Дно из доски не такое практичное, как если оно было из оцинкованного листа. В этом варианте остается сделать борта и поставить два колеса на ось.

Очередной вариант садовой тачки – сделать ее из бочки. Причем материал бочки неважен. Она может быть и пластиковая, и металлическая, и даже деревянная, хотя с ней, наверное, нужно будет помучиться. Бочка разрезается на две части вертикально, а значит, из нее можно сделать две тачки. Порядок выполнения «бочковой» тележки:

1. Режим приобретенную бочку на две части.
2. Собираем каркас, варианты которых вы читали выше.
3. Делаем борта или ребра, на которых будет держаться бочка.
4. Устанавливаем колеса.

Тачка из старой бочки

Как видите, старые вещи иногда могут пригодиться, поэтому несколько раз подумайте, когда захотите навести у себя в гараже порядок. Затем можно будет обмотать держатели изолентой, чтоб удобней было рукам. Можно сказать, что тачка готова. Можно приступать к изготовлению «тачки-сестры».

Если у вас есть старая кровать, то у нас для вас есть еще один вариант. Для этого потребуется: сама кровать и колеса. Колеса должны быть мощными. Колеса от древнего запорожца – один из вариантов. Конструкция тележки может быть как на двух колесах, так и на четырех. Порядок сборки:

• Снимаем сетку с кровати
• С помощью сварки или крепежей приделываем колеса.
• Крепим дно и бока из толстого стального пласта.
• Монтируем ручку – на ваш вкус, но лучше сделать буквой «п», потому что так будет эргономичней.

Все, творение готово. Получается хорошая самодельная садовая тачка для перевозки грузов. Это незаменимый инструмент для перевозки сена, строительных материалов, дров и так далее.

Тачка садовая 2-х колесная своими руками: инструкция по изготовлению

Теперь переходим к основной части нашей работы – кузову. Как и договорились, будем его делать для перевозки примерно 200 кг и где-то таким же объемом. Высоту возьмем 40 сантиметров (больше не надо – плохо переворачивать), длину – 80 сантиметров по нижнему краю кузова и 100 по верхнему. Ширина – 60-70 сантиметров, на ваш вкус. Собственно, теперь перейдем к процессу сборки.

ШАГ 1: заготавливаем металлолом. Толщина стали – 2 мм. Этого достаточно. Конечно, если в ваших планах есть выиграть «Мистер Олимпия», тогда можно сделать кузов из стали 3-4 мм. У вас должны быть такие запчасти, как показано на рисунке, тогда вы сможете изготовить садовую тачку своими руками, чертежи которой предоставлялись выше.

ШАГ 2: свариваем все в кучу. Собственно, здесь объяснять нечего, просто берем любой сварочный аппарат и свариваем этот кубик Рубика в монолит.

ШАГ 3: усиливаем конструкцию небольшими уголками. Этот пункт актуален только в том случае, если вы использовали сталь толщиной 1 мм для изготовления двухколесной тачки своими руками. Усиления убирают эффект «холодца», тачка становится монолитной. При толщине стали 2 мм можно не заморачиваться – она и так будет стоять как вкопанная.

ШАГ 4: устанавливаем «коробку» на нашу раму. Привариваем ее в нескольких местах к металлическому профилю, к уголкам и вуаля – наша тачка своими руками готова! Осталось теперь придать ей сносный вид.

ШАГ 5: красим. У вас есть где-то немного старой краски по металлу или засохшие остатки после окрашивания ворот или гаража? Разбавляем и красим. Качество здесь не надо – все равно сотрется, это просто для лучшего внешнего вида нашей конструкции, чтобы фото садовой тачки своими руками можно было загрузить в социальную сеть для сбора лайков!

Теперь осталось сделать одну мелочь – откидную ножку, чтобы можно было поставить тачку в горизонтальном положении и удобно ее нагружать. Займет это не более 30 минут. Берем колесо от старой стиральной машины вместе с креплением, легким движением молотка удаляем колесо из крепления (или раскручиваем его, в зависимости от конструкции), крепление привариваем внизу тачки. Далее надо взять металлический профиль 20х20 мм, просверлить в конце отверстие на 10 мм, вставить в крепление болт М10. Добавить контргайку, чтобы не раскрутился. У вас должна получится тачка похожая на эту:

Для ножки может потребоваться упор (если сделали плохие расчеты высоты и угла крепления). Можно приварить какой-нибудь кусок металла, который будет находиться в месте необходимого упора, либо взять монтировку и завернуть крепление ножки в нужную сторону. Впрочем, это уже мелочи и они решаются в процессе. Теперь вы знаете, как сделать тачку своими руками без денежных затрат и можно отправляться в гараж за всеми необходимыми компонентами

Также обратите внимание, что в пункте приема металлолома можно неплохо скупиться за копейки

Предлагаем вам посмотреть сравнение купленной тачки и садовой тачки своими руками на видео:

Тачки или тележки, используемые садоводами и огородниками, обладают облегчённой конструкцией и не предназначены для перевозки слишком больших и тяжёлых грузов. Садовая тачка своими руками изготавливается достаточно просто даже из ненужных или подручных материалов, что позволяет получить надёжное и бюджетное средство для транспортировки.

Как выбрать?

Перед тем как купить тачку, нужно определиться, какие работы на земельном участке с ее помощью будут выполняться чаще всего. Если предстоит транспортировка больших грузов, то лучшим вариантом станет садовая тачка на 4 колеса с усиленным кузовом. Такой агрегат имеет фронтальные ребра жесткости по всей площади бортов и дна оборудования. Благодаря такой конструктивной характеристике телега без труда будет перевозить массивные и объемные грузы, при этом никакой деформация кузова не произойдет.

Если в основном будут перевозиться сыпучие либо жидкие грузы, например, песок, органические удобрения, то лучше покупать тележку, в которой не будет углов и дополнительных ребер жесткости, так как часть перевозимого непременно будет непременно застревать в тележке, доставляя массу неудобств человеку.

Такие тележки придется часто чистить и мыть. Нужно смотреть и на ширину кузова, который не должен быть чрезмерно большим. Тачка должна легко проходить в проем калитки и не затруднять передвижение по участку.

Ручки-держатели в садовых тачках должны быть правильно размещены. Перед покупкой лучше испытать агрегат в ходу, понять для себя, насколько он удобен в эксплуатации. Ручки должны находиться далеко друг от друга, быть в меру длинными. Подобное расположение позволяет минимизировать нагрузку на спину и руки человека. Более того, обеспечивается идеальная мобильность четырехколесного средства во время его хода.

Существует два варианта размещения ручек — две параллельные или одна сплошная продольная. Понять, какая модель лучше, можно только путем пробной эксплуатации. В любом случае ручки должны быть длинными, с рифлеными насадками для более удобной работы, чтобы руки садовника не скользили.

Важен также диаметр колес. Если колеса большие, управлять двухосной тачкой намного легче. От диаметра также зависит и амортизация. Удобным для работы диаметром колеса садовой тачки считается размер от 35 до 45 см.

Относительно материала производства можно с уверенностью сказать, что металлические тачки более выносливые, надежные и отличаются долгим сроком эксплуатации. А пластиковые модели намного легче, идеально подходят для простых работ на земле, уборки мусора и транспортировки урожая. Уход за ними легче, они не ржавеют со временем, долговечные и дешевые по сравнению с первым вариантом. Деревянные тачки чаще представлены в формате декоративных элементов. Ими украшают ландшафты и не используют по прямому назначению тачек.

Следующее видео посвящено садовой тележке Westman 250 с четырьмя колесами.

Садовая тачка и тележка известны любому, у кого есть дача или какой-нибудь участок, кто хочет построить дом или любую другую постройку. Также эти инструменты необходимы, если собрались перевести значительное количество грунта, удобрения, стройматериал или другой груз.

• Сделать самому или приобрести
• Виды тачек
• Как подойти к делу
• Варианты самостоятельного изготовления
• Рекомендуем также прочитать
• Мастер-класс по изготовлению тачки (видео)
• Варианты колес
• Крепление колес (видео)
• Простейшая тачка
• Выводы

Показать все содержание

Если вы еще не купили тележку или тачку, но хотите это сделать, тогда вам нужно во всем разобраться, чтобы знать общие понятия о том какие бывают виды таких инструментов

Также немаловажно знать о всех достоинствах их недочетах, а может быть обдумать вариант самостоятельно сделать тележку. В этой статье мы попытаемся дать развернутый ответ на вопрос – как сделать тачку своими руками? Попутно мы постараемся дать также ответ на такой вопрос как: из какого материала делать тачку и какая может быть конструкция?

Самодельная тачка

Самодельная тачка

Какие делают тележки для перевозки грузов

Тележка и тачка — это практически одно и то же приспособление для перевозки грузов вручную. При этом тачкой принято называть инструмент с одним колесом, хотя бывают и с двумя. Своими руками делают садовые тачки и с тремя, и с четырьмя колесами. Это один из параметров инструмента, перечислим другие:

• материал конструкции;
• нагрузочная способность;
• специализация по перевозимому грузу (для лодки, для мотора, для сварки, для собаки и т. п.);
• конструктивные особенности (в виде платформы, подкатная, тележка апилифт, самоходная, самосвал, для велосипеда и т. д).

Давайте оценим фото самодельных приспособлений. Постараемся что-то подобрать в качестве основы для Вашей конструкции.

Наиболее доступный вариант – изготовить тачку из досок, так как при этом не требуется сварка. Достаточно простая конструкция, надежности которой достаточно для постройки дачного домика. В данном случае колесо находится впереди, так что ровно половина груза придется на руки и поясницу человека. У любой садовой тачки с одним колесом есть еще один недостаток, который может быть определяющим – низкая устойчивость.

Однако есть и преимущества:

• высокая маневренность;
• возможность движения по узким тропинкам;
• возможность выгрузки на бок;
• невысокая стоимость, так как колесо – самый дорогой узел.

Эта тачка изготовлена своими руками специально для перевозки дров. Конструкция проста, и ее нетрудно повторить. Велосипедное колесо большого диаметра замечательно подходит к условиям леса. Однако половина груза вновь достается человеку.

Тележка для перевозки плитки и кирпича хорошо продумана: центр тяжести приходится на ось колес, груз не требуется высоко поднимать. Подрамник для груза подвешен на вращающихся элементах и опускается на грунт при необходимости. Два колеса и регулируемый упор обеспечивают хорошую устойчивость и при передвижении, и при погрузке.

Тележка апилифт хорошо подходит для перевозки пчелиных ульев. Специальный механизм со шкивами и тросом помогает забрать груз с земли и переместить вверх, обеспечивая расположение его центра тяжести над осью колес.

Удобно использовать бочку в качестве корыта для садовой тачки. Остается приобрести пару колес, немного труб и поработать сваркой.

Использование колес от старого мотоцикла или велосипеда – разумное решение. Неоспоримые преимущества:

• их не нужно покупать;
• большой диаметр обеспечивает высокую проходимость на любой поверхности;
• нагрузочная способность оптимальна в бытовых условиях.

Эта конструкция предназначена для перевозки сена. Две вилки от велосипедов, пара колес и спинка от кровати – вполне реальные комплектующие в условиях села.

Как видите, велосипедные колеса пригодны даже для перевозки кирпича. Тележка для велосипеда из досок не долговечна и подойдет для временного применения.

На тачке для инструмента можно перевозить хоть ружья, хоть лопаты. Конструкция тележки при этом примерно одинаковая.

С помощью тачки можно доставить воду к удаленному огороду, дереву, домашней утвари. Перед нами фабричные варианты конструкций, однако специальный мешок для воды подойдет и для самодельной тачки.

Помните, как Том Сойер убедил Гекльберри Финна покрасить забор? Последуйте примеру и сделайте тачку с мотором своему сыну. В благодарность он перевезет для Вас содержимое всего карьера по соседству.

Хотите что-нибудь покруче? Не вопрос! Старая бочка и автомобильное колесо – вполне доступные атрибуты. Как видите, дизайн тележки имеет значение.

Как изготовить своими руками?

Чтобы получить хорошую самодельную конструкцию, необходим следующий материал:

• саморезы для обработки металла;

• стальные уголки;

• гайки и болты;

• листовая сталь;

• ножки для опоры.

Прежде всего нужно взять 4 уголка и сделать их соединение на саморезы. Должно получиться что-то наподобие обычной оконной рамы. Затем изготавливают еще один такой же блок. Полученные рамы требуется стянуть при помощи вертикальных элементов — тех же уголков, отрезанных по размерам чертежа будущего изделия.

При изготовлении передвижной тележки для инструментов надо накрыть устройство «столешницей», на которой будет удобно работать. Для этого неплохо подходит листовой металл 3-4 мм толщиной. Потом готовят или отбирают в готовом виде 4 ножки на колесиках.

Судя по отзывам, подобная конструкция работает стабильно и не разрушается даже под большой нагрузкой. Для работы можно использовать еще:

• старые куски металла;

• обрезки труб;

• ненужные уголки.

Как изготовить прицеп к мотоблоку своими руками

Рассмотрим, как сделать прицеп к мотоблоку своими руками

Важно уметь читать чертежи и схемы, а также иметь навыки использования некоторых инструментов

Самодельный прицеп для мотоблока изготавливают по схемам и чертежам, которые сейчас в большом количестве можно найти на сайтах в интернете. Перед тем как приняться за работу, нужно разработать чертеж прицепа для мотоблока. Кроме этого, необходимо подготовить все мелкие детали для крепления, инструменты и сварочный аппарат.

Размеры прицепа для мотоблока должны быть четко прорисованы на схеме, каждая деталь обозначена и выделена с разных сторон.

Собирать прицеп нужно, исходя из мощности и габаритов мотоблока. Техника с недостаточной силой тяги не потащит тяжелый полуприцеп.

Разобравшись со схемой, необходимо определиться с ведущими частями прицепа. Основой служит каркас и сцепка для прицепа мотоблока. За ними следуют рама, сиденье для водителя и колеса (2 или 4 шт.).

Начинают обычно с главной составляющей телеги — рамы, так как именно на нее ложится вся нагрузка во время транспортировки грузов, поэтому она должна быть предельно прочной. Идеальным вариантом будет готовая ось с колесами, в таком случае вам не придется тратить силы и время на дополнительные настройки

Важно, чтобы материалы были твердыми и не поддавались деформации. Можно использовать трубы или толстый швеллер

Самый простой способ — это вариант прицепа, собранного из труб 60х30 мм, приваренных между собой в виде рамы. К ним крепится траверса (стальная перекладина). С разных сторон прикрепляются поперечные трубы, в будущем выполняющие роль стоек. Для обвязок к стойкам привариваются трубы с сечением 25 мм, а в конце — угловые опоры.

Детали тележки предпочтительнее сваривать между собой, крепление на болтах считается не очень надежным и недолговечным. Для усиления тележки снизу прибавляют раскосы и приваривают усилитель.

После завершения опоры переходят к сборке кузова. Для этого подойдут любые материалы: деревянные и металлические, а возможен и комбинированный вариант. Желательно, конечно, основу сделать металлической. Дно для прочности предочтительнее сделать двойным. Чтобы борта крепились лучше, по краям привариваются уголки. Для легкой погрузки и разгрузки борта можно сделать откидными, посадив их на подвижное крепление.

Не нужно выбирать очень тяжелые материалы, так как вес собираемого прицепа будет перегружать двигатель мотоблока. Самый простой кузов способен выдержать вес до 500 кг, а этого достаточно для небольшого хозяйства.

Колеса лучше брать с использованной техники, на них уже есть ступицы. Подготавливаются стержни, на которых будут держаться колеса. Желательно, чтобы колеса располагались непосредственно под бортами. Для крепления колес стержень заранее затачивается под величину подшипника ступицы. Вместо стержня можно использовать устройства из балки ВАЗ.

Необходимость в тележке для дачи

Стоит представить себе только то, что строится небольшой строительный объект. Нужно сходить в сарай и взять лопату, молот, ручной топор, принести некоторые электроинструменты, краски и кисти для декора, и все остальное. Сколько раз придётся ходить из сарая или гаража до места строительства? А сколько времени можно выиграть, если все перевозить? Ведь можно просто нагрузить тележку всем необходимым и одновременно переместить все к месту работы.

Преимущества телеги:

1. На садовой телеге легче выполнять разнообразные работы. Удаление бытовых отходов, сухих листьев и травы, перевозку стройматериалов, дров и угля — диапазон применения малогабаритных колёсных транспортных средств широк. При улучшении территории, при бетонировании собственными руками, с разбивкой цветников и теплиц, расположением парковых дорожек и тому подобное.
2. Обычная тачка для перевозки грузов своими руками увеличивает текущую скорость работы.

Конечно, самый простой способ — приобрести помощника в магазине. Тогда не нужно думать, как правильно сделать вещь для сада своими руками. Но выбор приобретённых грузовых телег часто ограничивается моделями, которые были разработаны. Если сделать её самостоятельно, размер и грузоподъёмность повозки определяется мастером, а также проходимостью конструкции, поскольку можно установить колёса разных размеров.

Материалы

В качестве материала для каркаса используются металлические квадратные и круглые профили из конструкционной стали, размером в 25 мм, с толщиной стенки не менее 2 мм. Тонкий профиль не выдержит нагрузок от тяжелого мотора при транспортировке. Алюминиевый профиль большего сечения облегчает вес конструкции.

Все неразъемные соединения свариваются. Разъемные элементы соединяются с помощью крепежных элементов (болты, барашки, шайбы).

Имеющиеся на рынке модели тележек для хранения, транспортировки подвесных лодочных моторов позволяют выбрать конкретную тележку для нужд владельца ПЛМ. Использование тележки позволит сохранить здоровье владельца мотора и доставить удовольствие от его владения.

Репутация: 72

После приобретения мотора встал вопрос о его транспортировке до авто и хранения на балконе. В сети было рассмотрено большое количество тележек различных конструкций со своими «+» и «-«. В итоге остановились на данной конструкции:

Комплектующие: 1. Труба квадрат 20*20*1.5 2. Колёса 250 мм, пневмо с 2 подшипниками под 20мм ось. 3. Ось под колёса — кругляк 20мм.

Основная идея: 1. Свободная струбцина для установки на лодку. 2. Возможность закатывания-выкатывания в багажник универсала в одно лицо.

Вот такой мотор:

Крепление осуществляется через отверстие в моторе диаметром 16 мм (на рис, показано) и самого сапога под плитой. Сначала вставляем ось (шпильку) в это отверстие потом поворачиваем мотор против часовой стрелки и он входит в паз в нижней части под плиту. На моторе есть ручка, берём и катим к лодке :). Т.к. струбцина будет свободная то сразу крепим на транец и снимаем тележку. На фото ниже примерно сложиться картинка.

1. Установка мотора на тележку

2. Погрузка в багажник.

Во время транспортировки мотор лежит румпелем вниз.

Так как опыта эксплуатации ПЛМ в принципе нету ни у меня ни у RomaK, то охотно выслушаем ваши мнения, советы по поводу конструкции тележки в целом. А ещё лучше услышать мнения опытных сварщиков по этому всему, так как дело приближается к самому сложному этапу, т.е. сборки-сварки. Основные вопросы которые вызывают сомнения: 1. Крепление шпильки к стойке. Будет ли держаться? Достаточно ли такой косынки?

2. Ось основных колёс. Сначала рассматривали трубу 20-ку, но пришли к кругляку. Что лучше будет?

Создать модель на компьютере одно дело, а вот исполнить в железе совсем другое… Вот в этом то деле нет ни опыта ни оборудования. Советуют варить полуавтоматом. Хотим пробовать сами, но надо понять, сможем ли.. Вообщем будем рады любой помощи советом или делом!

Владельцев Патфайндеров, Тойоты -Тундры, Ниссан Х-терра и прочих крупногабаритных проходимцев прошу оставить данное сообщение без критики, минусов и просто безо всякого внимания. Ответ на первый пост. Тележку начинают варить при наличии 100% предоплаты. Поэтому, когда внесены деньги и ждешь товар много передумаешь о практичности. А именно, к воде спускать- не вопрос, возможно только по адекватно пологому склону, ибо физику и земное притяжение никто не отменял. Практичность использования в качестве стенда для ремонта? Весьма много вопросов и очень мало ответов. Транспортабельность в бюджетном «внедорожнике-паркетнике-седане-хэтчбеке»? Придется пожертвовать местом «для офигенного друга с гитарой у костра». Т.е. при выезде компанией одна единица транспорта будет задействована под перевозку именно данной тары. У кого есть бабки, тот к своему вездеходу способен прицепить автодом — гараж, в котором лодка-мотор-мастерская-верстак-тиски-стенд — АЗС+маленький таджик-механик с компрессором за щекой. » class=»alignleft» alt=»:D» title=»Big Grin :D» /> Поэтому. несколько дней времени потратив, изучил рынок бюджетных автоприцепов в нашем благословенном городе. Нашел экземпляр грузоподъемностью до 450 кг (со слов консультанта) не требующий открытия иной водительской категории, кроме «В». При этом тент, борта, дуги и все прочие элементы. Поразила балансировка. Консультант предложил по площадке данный прицеп потаскать в ручную. В том числе и вверх, и спустить вниз. Занятным показался тот факт, что при изменении угла наклона дышла создается эффект сервомеханизма (помощь в усилии, кто знаком с физикой, тот поймет). Так что видимо буду брать этот вариант. Лодочку приспустил, в прицеп уложил. Туда же мотор и весь шмурдяк. Приехал, на стояночку возле дома поставил и возись. А если гаражик есть-ваще «ляля и песня»!

Необходимость в тележке для дачи

Если есть дача, сад, мастерская или даже собственный бизнес на ферме, необходимость в тележке возрастает. Фактически такая вещь в хозяйстве очень нужна, так как она значительно облегчает работу и экономит время. Физические усилия нужны гораздо меньшие, если транспортировать все тяжёлые инструменты в корзине на колёсах. Кроме того, не нужно тратить свободное время.

Стоит представить себе только то, что строится небольшой строительный объект. Нужно сходить в сарай и взять лопату, молот, ручной топор, принести некоторые электроинструменты, краски и кисти для декора, и все остальное. Сколько раз придётся ходить из сарая или гаража до места строительства? А сколько времени можно выиграть, если все перевозить? Ведь можно просто нагрузить тележку всем необходимым и одновременно переместить все к месту работы.

Преимущества телеги:

1. На садовой телеге легче выполнять разнообразные работы. Удаление бытовых отходов, сухих листьев и травы, перевозку стройматериалов, дров и угля — диапазон применения малогабаритных колёсных транспортных средств широк. При улучшении территории, при бетонировании собственными руками, с разбивкой цветников и теплиц, расположением парковых дорожек и тому подобное.
2. Обычная тачка для перевозки грузов своими руками увеличивает текущую скорость работы.

Конечно, самый простой способ — приобрести помощника в магазине. Тогда не нужно думать, как правильно сделать вещь для сада своими руками. Но выбор приобретённых грузовых телег часто ограничивается моделями, которые были разработаны. Если сделать её самостоятельно, размер и грузоподъёмность повозки определяется мастером, а также проходимостью конструкции, поскольку можно установить колёса разных размеров.
